無論是使用鏡頭或是望遠鏡，手動對焦永遠是個令人無言的過程，尤其現在這些現代化數位單眼統統移除掉裂像對焦屏以後，只能憑"感覺"來決定到底對到焦沒有，但有手動對焦過得都知道，明明對焦環就轉在一個範圍內，卻看起來好像都是一樣清楚，就算放大到100%一張張照片檢視，也無法很確定正確的焦距在什麼位置，完全就只是靠"感覺"在對焦，代價往往就是回家後看螢幕才發現焦距不準，犧牲掉一大堆暗星。
這時候，就需要干涉對焦柵出馬了!!!
簡單來說，干涉對焦柵就是在就頭前方加裝一片干涉狹縫，使光現在通過狹縫後形成干涉影像，再利用干涉影像的建設性干涉位置來決定是否準焦。

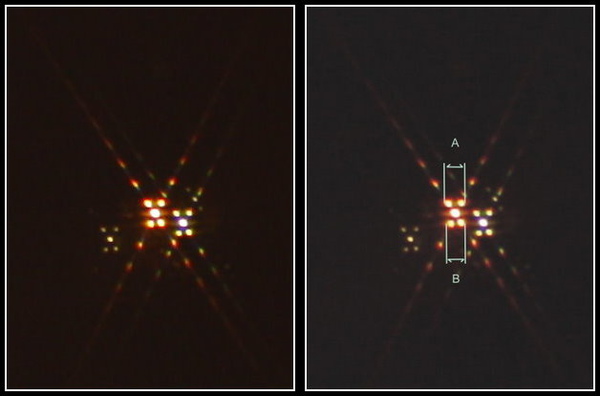

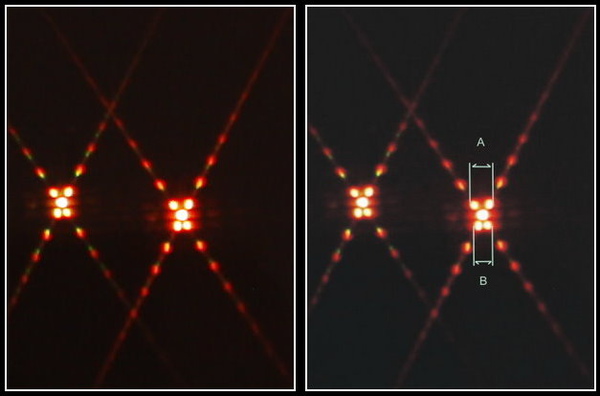

準焦時，A與B等長，成對稱狀
尚未完全準焦，A與B不等長，成像不對稱
要製作干涉光柵其實很簡單，只要能找到一片不容易變形，最好防水的材質，在上面切割出光柵，再想辦法固定在鏡頭前方就可以了！
用說的當然很容易，最一開始要做的其實就是把光柵的形狀在紙上畫出來。

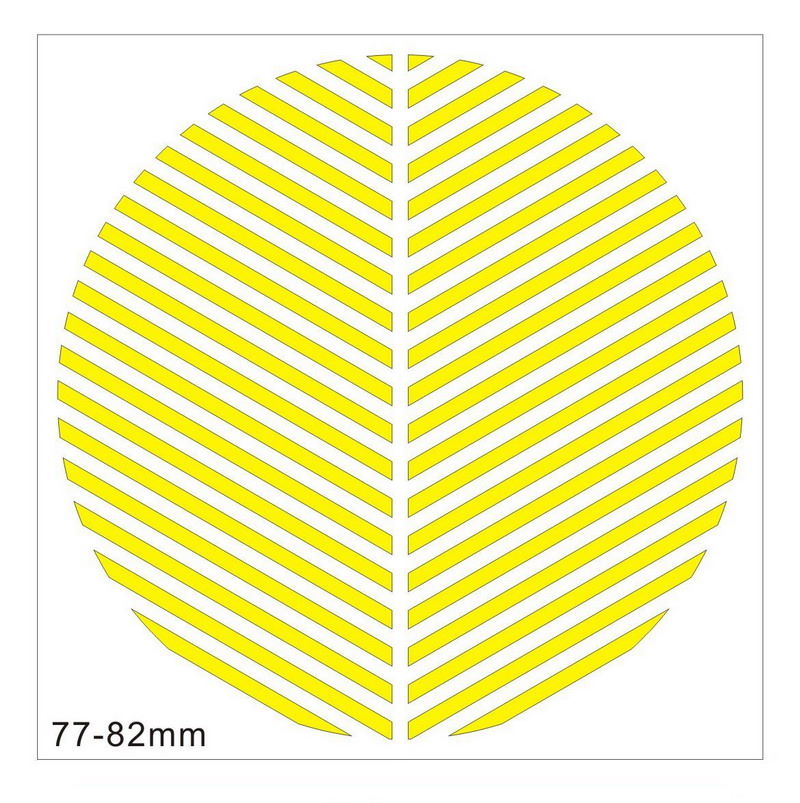

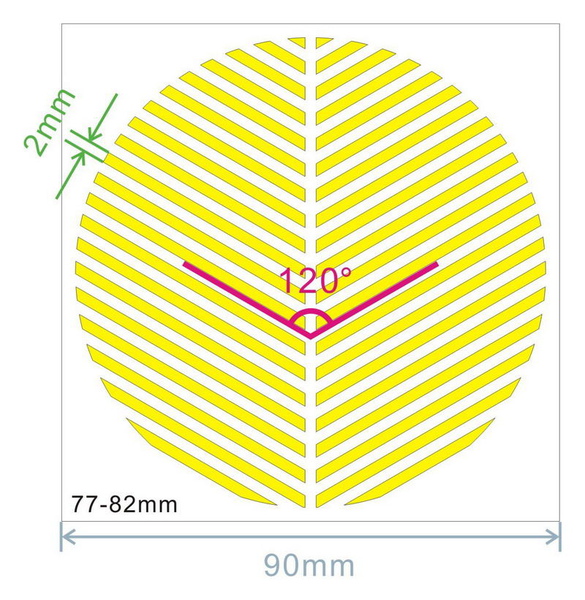

我這片光柵對應的鏡頭口徑是77-82mm用的，黃色的部份是要切割掉的地方
我這次做的光柵狹縫寬是2mm，狹縫距彼此是4mm，左右兩半的狹縫夾角120度，基本上是狹縫越窄越好，狹縫距越小越好，但那會嚴重考驗到執行下一步驟時的操作者情緒穩定性.... ，所以在這裡只規劃2mm的寬度。
因為飯糰鬼是懶鬼的好朋友，所以我懶得手工慢慢畫圖，直接用Corel Draw畫好後印出來貼在厚紙上，接下來就要進入全手工CNC的過程.....

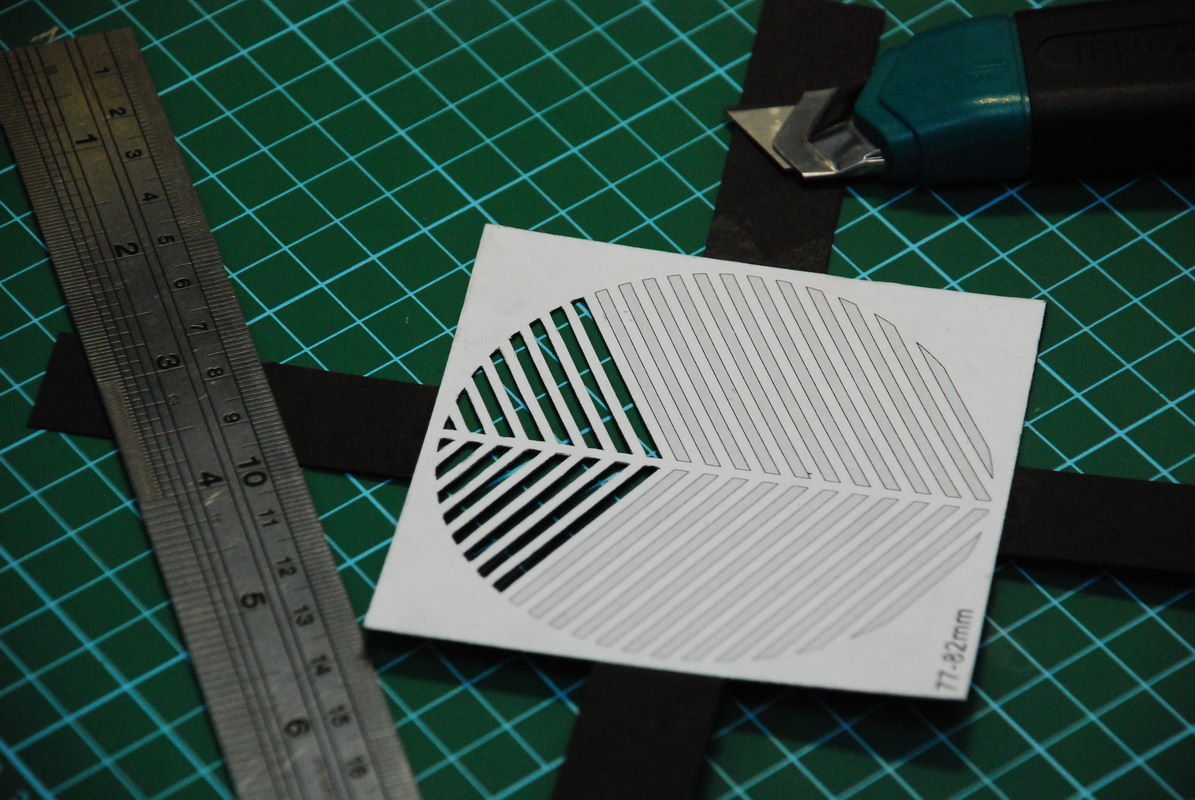

全手工CNC精密切削中.... Orz...
對，沒錯，就是要把那一條條狹縫給切下來，還要小心不要切歪... 如果我用1mm一格的話我要切割的線條數目就會是兩倍........ Orz...

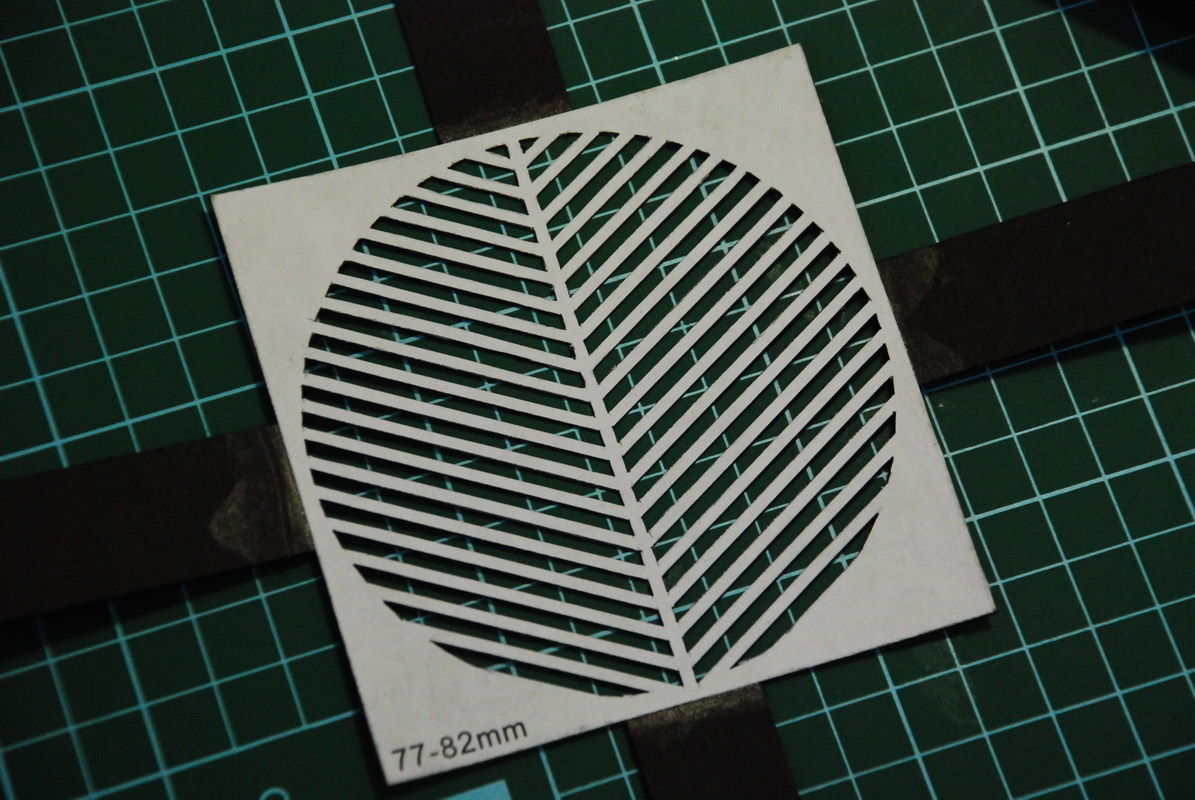

切削完成!!!! 這整整花了我一個半小時....
到這裡，黑手的部份已經完成了（喂~ 這篇有不是黑手的內容嗎?!），接下來就是愉快的把他固定上機身，進行測試......

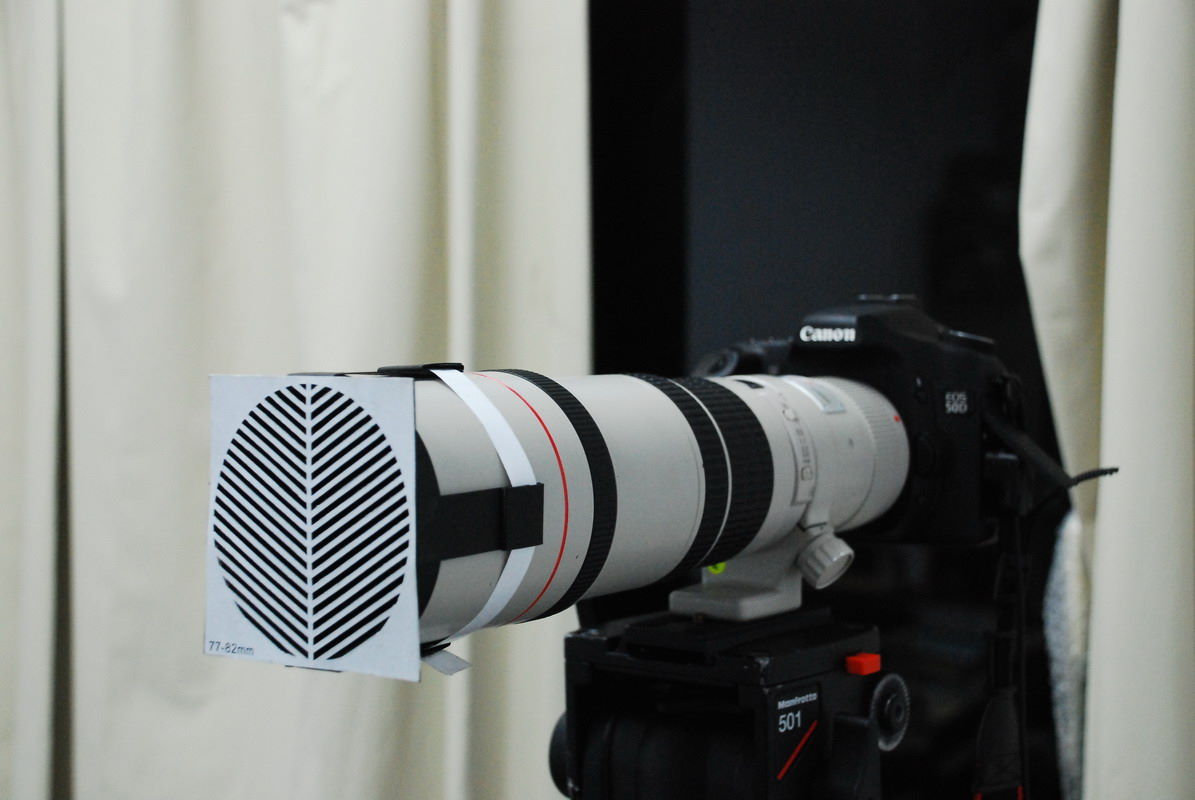

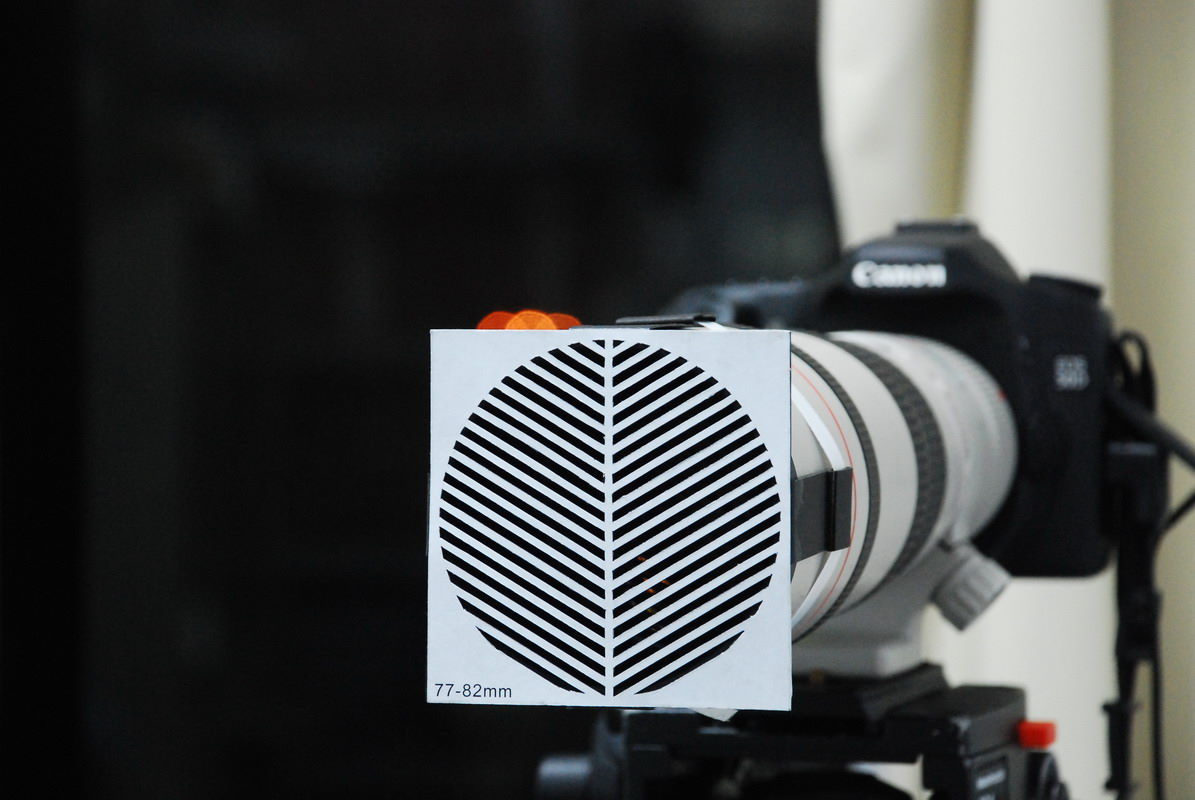

安裝上Canon 400mm F/5.6 L前方進行測試
為了方便快拆和適應多種口徑鏡頭，這次用的固定方式非常簡便
接下來，調轉砲口，開始接戰!!!!

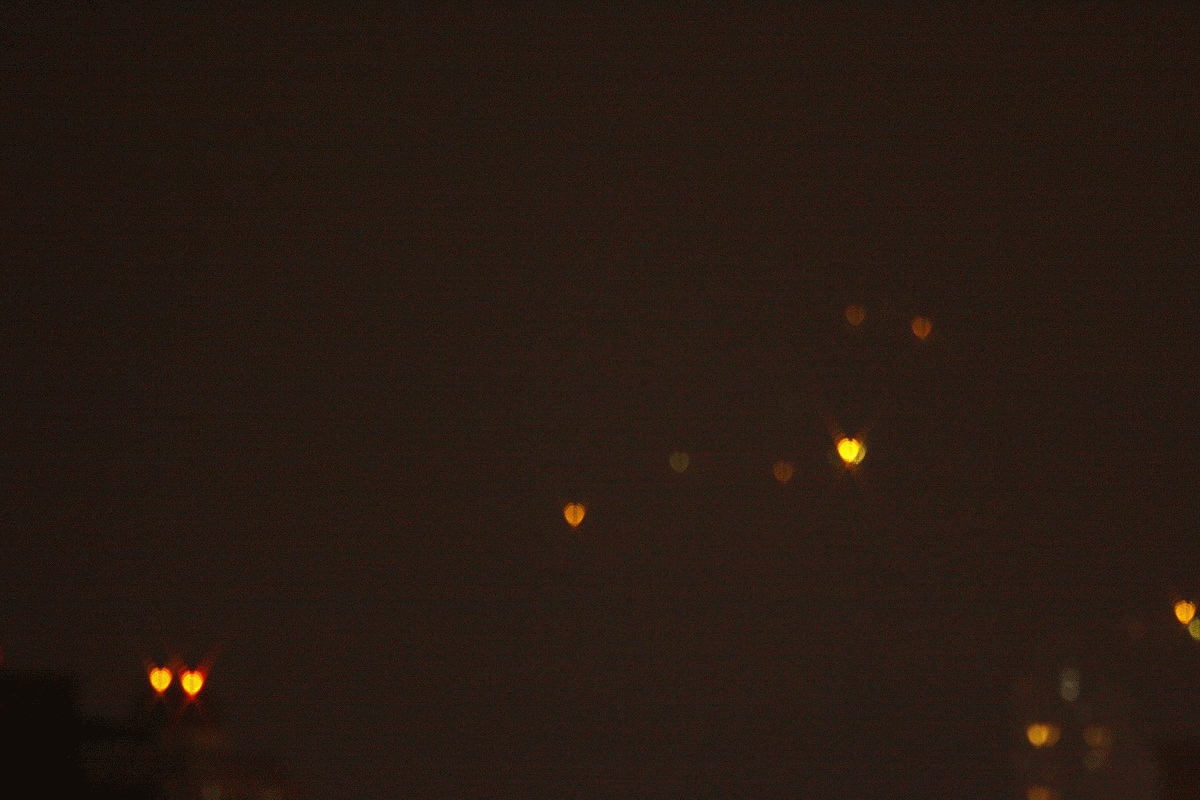

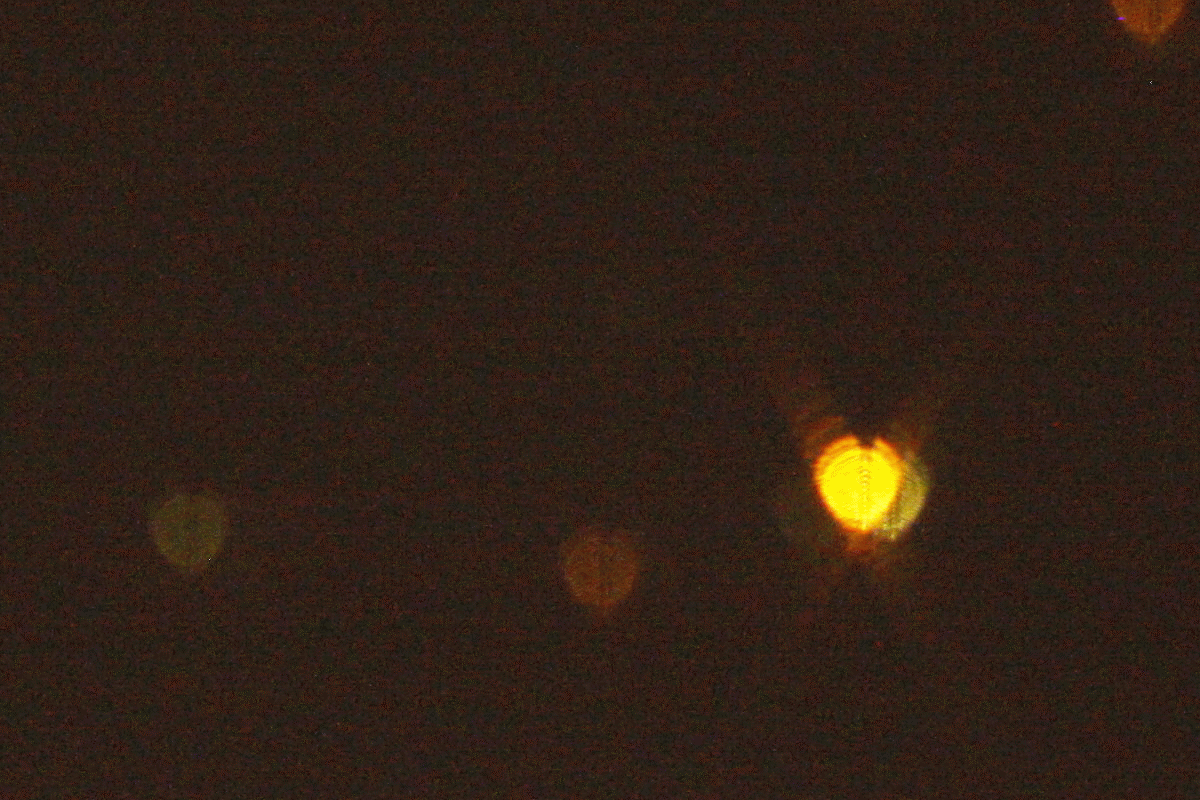

首先，我們看到的是一幅典型的，完全沒有對到焦的影像，我們可以清楚的發現這幅影像裡面... ㄜ... 沒有可以被識別的物體....
，相信如果有人交上去給海海的星點照片長這個樣子，一定會被優先推下理學院天井.... XD

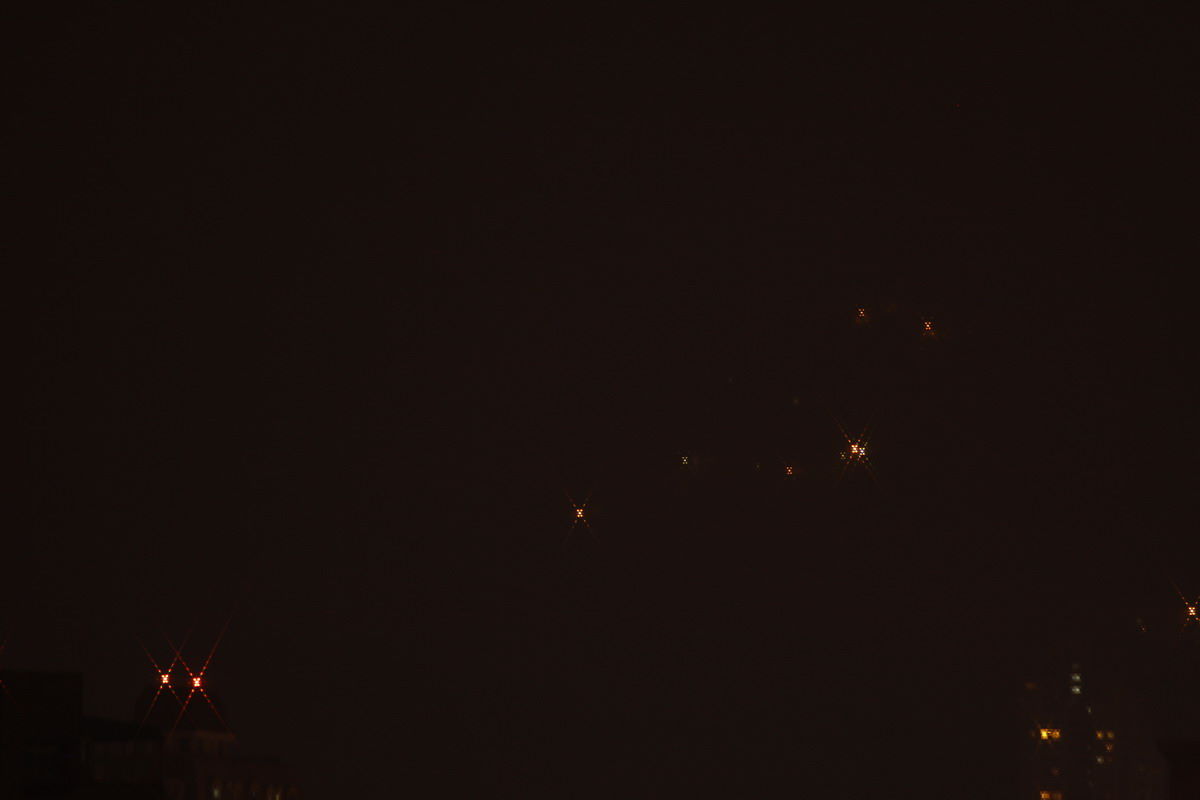

接下來，安裝上對焦用的光柵，開始進行對焦，我們可以輕易的發現焦距兩邊成像的形狀是不一樣的，從倒A逐漸變成A
從失焦到準焦，再轉過頭到失焦的過程
中央偏右側那系列路燈的放大影像
準焦的當下，透過光柵看到的影像
準焦後，移除對焦光柵的影像
再來，換一個目標進行測試，這次選了個一個鏡頭可以解析出的瀰散光源，水源快速道路上的三顆路燈。

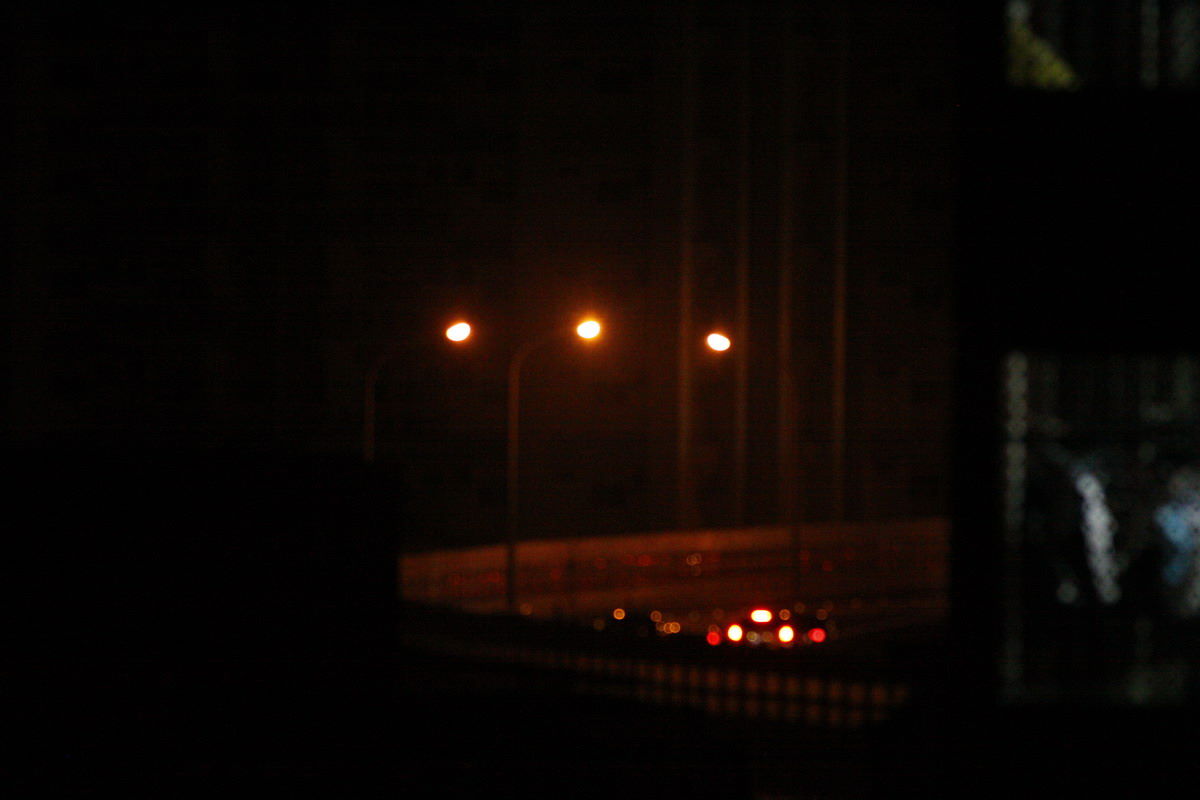

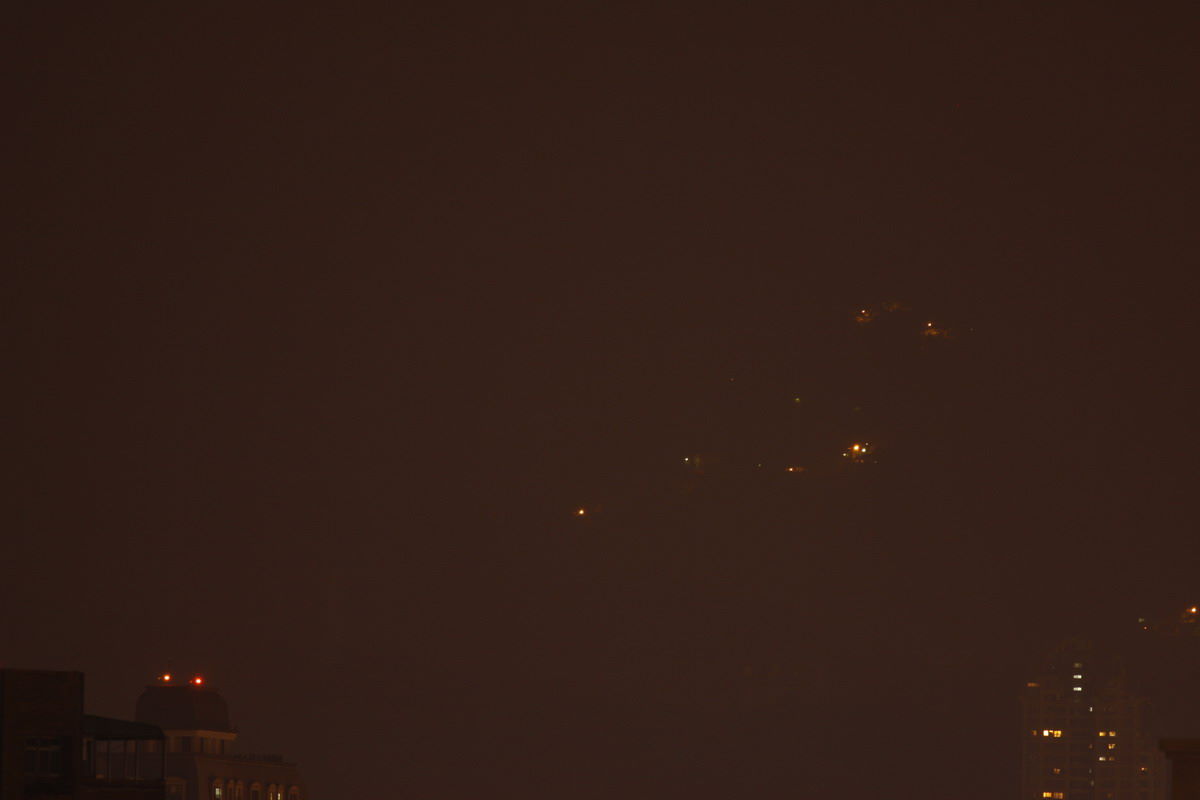

首先是一張從觀景窗裡面看起來好像對到焦，但實際上是一團糟的影像.....
嗯，好個自以為對到了焦.... ＝ ＝"
再來，裝上光柵，先來一幅完全脫焦的光柵成像。

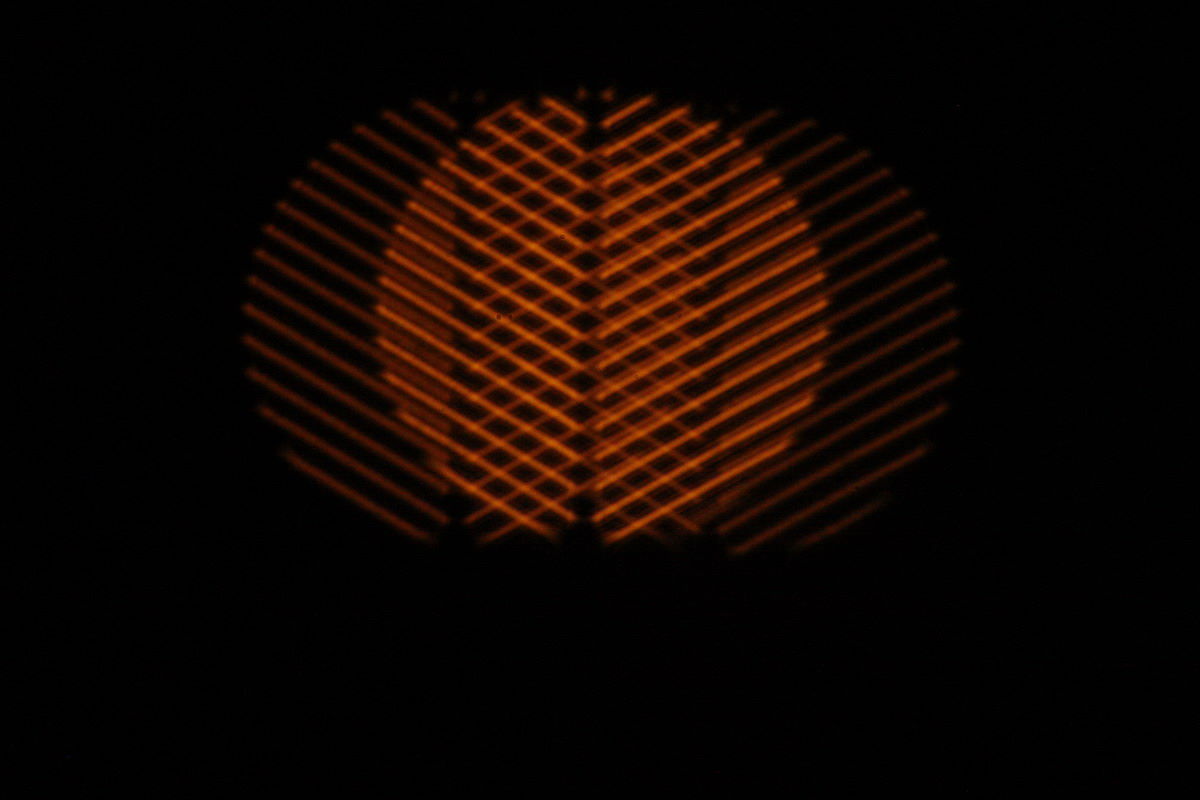

這...這團長的像扇子的東西... 基本上就是光柵的形狀...

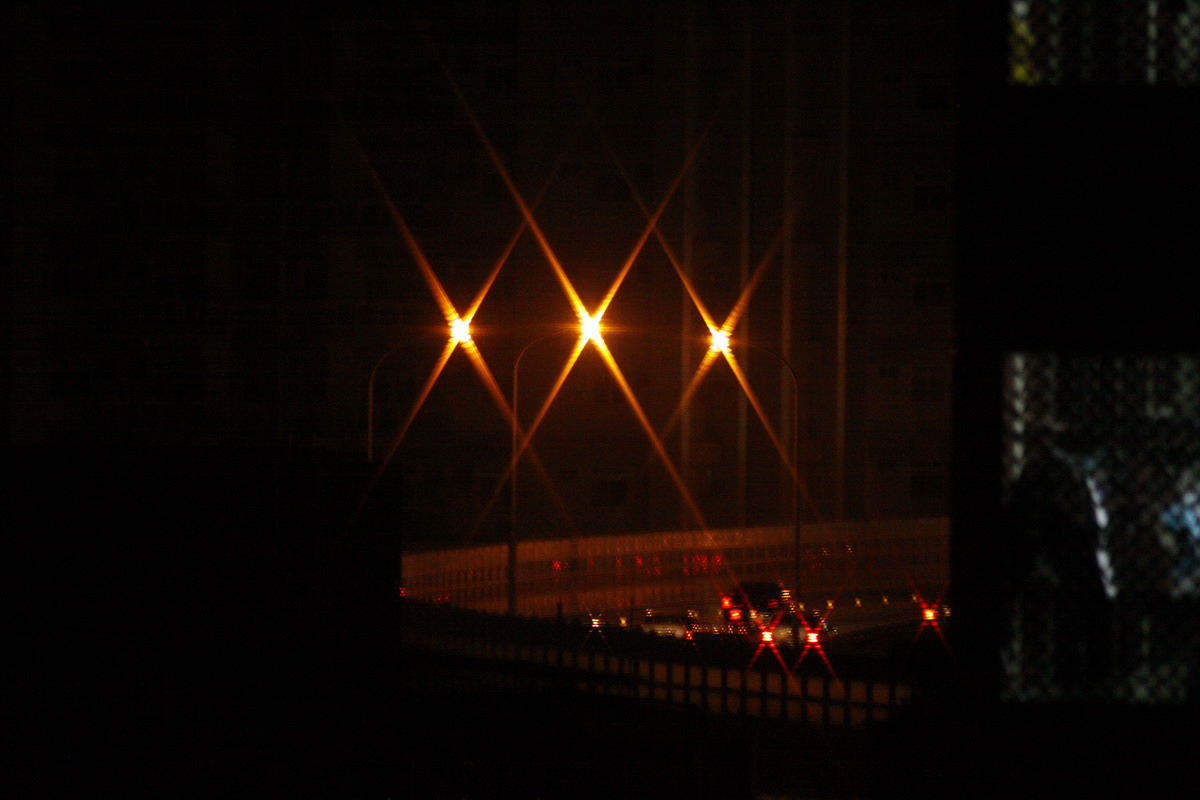

再來，再逐漸把他調整至準焦，這兩福影像的相機拍攝參數都是相同的
增加一格曝光，使光柵的成像更清楚些

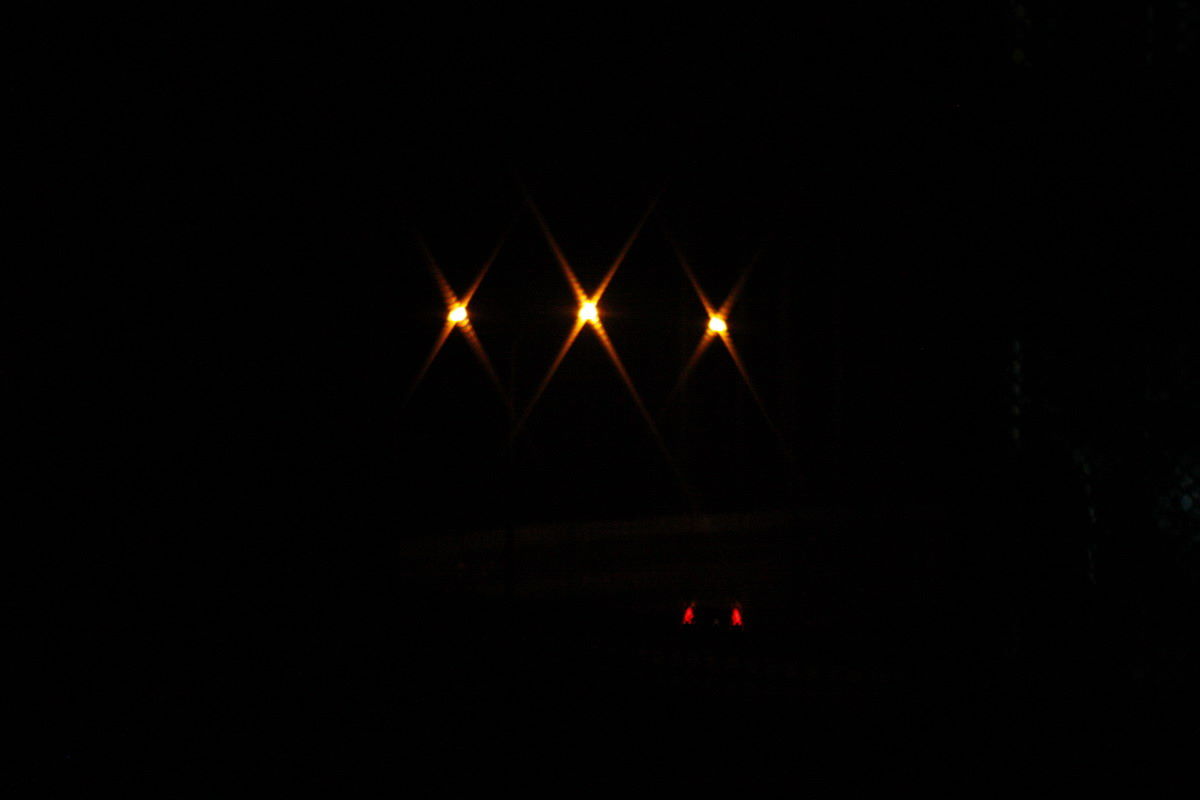

移除光柵的準焦影像，這兩福影像也是使用相同相機設置，可以注意到即使安裝了光柵，影像的進光量仍有原本的一半左右，這對使用暗星對焦時有許多幫助
這種干涉光柵顯然可以對小面積的瀰散源進行對焦，也還保有一半左右的進光量，而且可以輕易判斷出奇準無比的焦距位置，遠比在那邊慢慢包圍對焦要有效率的多，但還是別忘記要以實際拍攝出的影像為準，不要太相信
那該死的對焦屏，C家的專長就是移焦呀... Orz
